專業音響數字功放機AT320D

         AT320D嵌入式(箱載式)專業數字功放機，屬精雕細琢、千錘百煉級別之臻品，外觀小巧，性價比高，歡迎電話垂詢或蒞臨現場交流與指導。

    AT320D系列箱載式數字?jǐn)U聲功放機，由TAH自主研制，其搭載著T9802型數字功放模塊和SPT-S3612音響開關電源。

其中功放模塊后級采用全橋BTL輸出模式，效率高達90%，低熱耗，極低本底噪聲，音質好。系統還具備了自動電平壓

限控制與降噪靜音功能，并通過檢測AC技術，杜絕了設備開/關機的浪涌 POP 聲。開關電源采用反激式拓?fù)浣Y(jié)構，132

KHz的開關頻率，最大過載功率500W。經過測試，本品可輕松驅動常規的單12寸或單15寸全頻音箱。

   ●獨有的技術優勢：

 1.AMC自動降噪與靜音(觸發門限值：AMC:≈0.6Vp-p)

 1.1 對音頻信號進行幅度檢測與運算，當音頻電平值低于預定值（或無信號）時，系統自動降噪或靜噪， 此時功放輸出

的本地噪聲接近于零（@水平方向0.2m處監聽）。

 1.2 本AMC電路還有電源通斷的靜音輔助功能。杜絕電源浪涌產生POP聲）.

2.AACMC自動AC信號檢測的靜音控制

    通過對 AC 電源的信號進行實時檢測，在AC電源通斷的瞬間，AACMC將即時提供一個脈沖指令，系統得以提前靜音

或關閉，從而杜絕沖擊POP聲。

    注：AACMC 觸發方式：通/斷(低電平有效)

3.雙模式電平跟隨器

3.1 內置電平跟隨器，除了實現音頻信號I/O的阻抗匹配作用，還具有約 6dB 緩沖增益效果。

3.2 系統輸出模式的切換，信號切換的功能也由該部分完成， 如，立體聲模式，電子分頻驅動模式等。

    注：通過改變相關幾個元件的位置來實現。

●本產品的應用優勢與適用范圍

    本品性價比較高，優良的性能與品質，并以極其實惠的價格，凸顯其應用優勢。可廣泛適用于以下場合：

  ■教學/會議擴聲；                ■日常K歌娛樂；

  ■多功能中控系統的擴聲配置 ；    ■其它場合的擴聲備配；

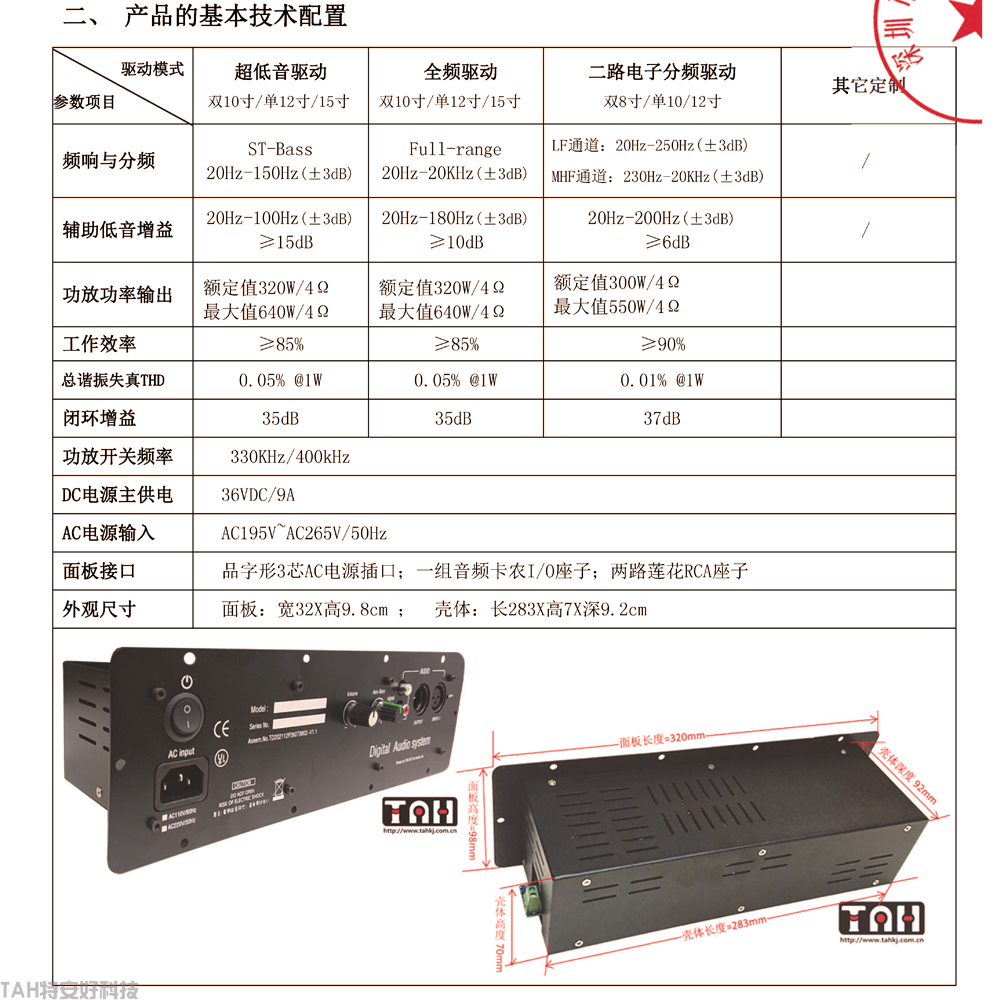

 外觀工藝尺寸：殼體L283XH70XD92 mm；面板L320XH98XD1.2 mm。

●裸機凈重：＜2.0kg (超輕巧！）

●音頻電平控制：超動態低噪聲GM調節技術，無機械噪音。增益0-28dB(±3dB），支持定制常規值0~54dB。

●超低音模式（超低音驅動型）：Super-BASS：20Hz-120Hz，專屬通道默認最大增益可達30dB。

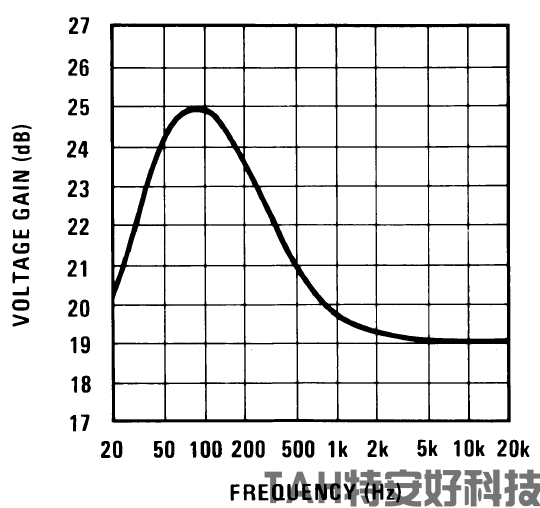

●輔助低音模式：（常規全頻驅動型）Aux-bass：32Hz-250Hz默認約有23-25dB的增益，如下特性圖。

●音頻信號輸入：兩路蓮花座RCA&一路卡農P-XRL平衡輸入,靈敏度以0.707值（0dB）為基準，RMS=1.0Vp-p為參考值(±3dB）

●音頻信號輸出：一路卡農U-XRL非平衡輸出（Vo=Vi）

●末級功放輸出：數字D類全橋模式并聯PBTL=320W/4Ω和全橋獨立兩路分頻輸出（MHF100W+LF150W）/4Ω。

（本品總體能效轉換，等效于模擬功放輸出700W以上！通常，1W的數字音樂功率約等于6.7W的模擬功率。）

◎延伸參考：  模擬功放和數字功放的認知：（粗暴理解）

        假設：A/B類模擬功放的效率為25%，D類數字功放的效率為85%，在播放1W 音樂時，A/B類功放需要消耗6.7W的功率，而D類功放只消耗1.3W。換言之，這時1W的D類數字功率，近乎等效于5.5W的A/B類模擬功率，即1W.PoD≈5.5W.PoA/B。

●AC電源輸入：195V~265V/50Hz，內置預備電源待機啟動技術，本型號以機械式開關進行軟啟動。

●功放輸出鏈接方式：PCB板載螺絲自鎖接線座，極為便捷，簡單高效。

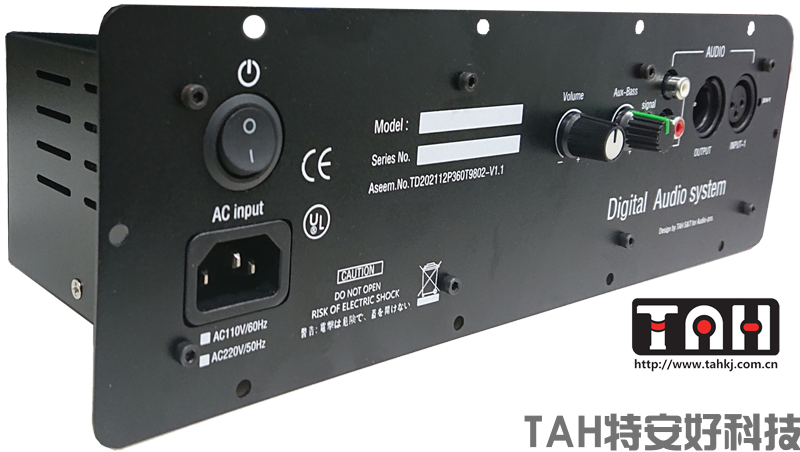

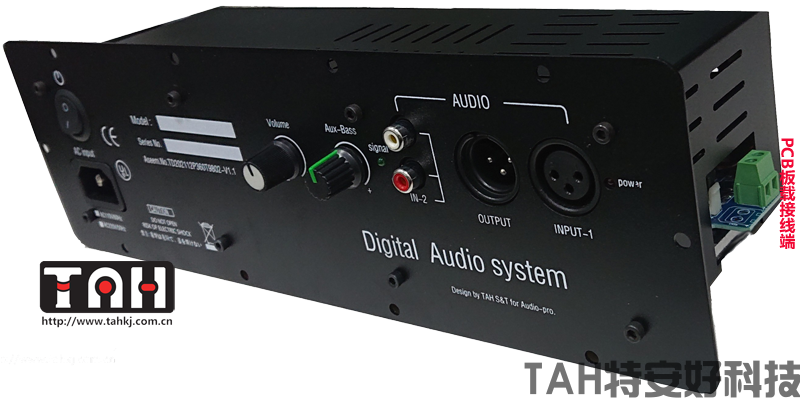

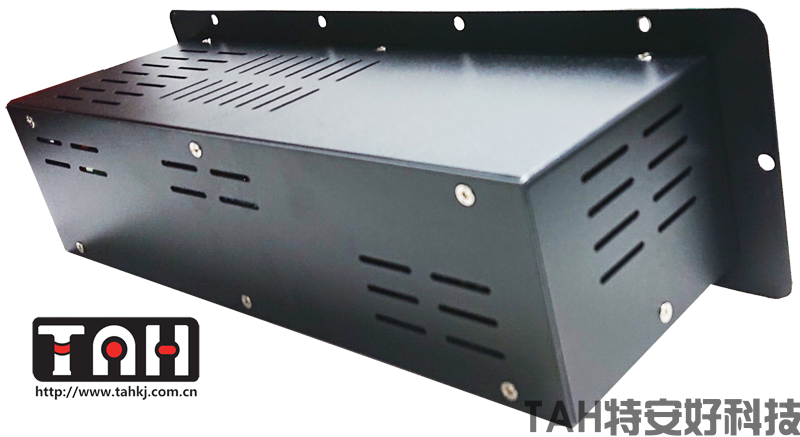

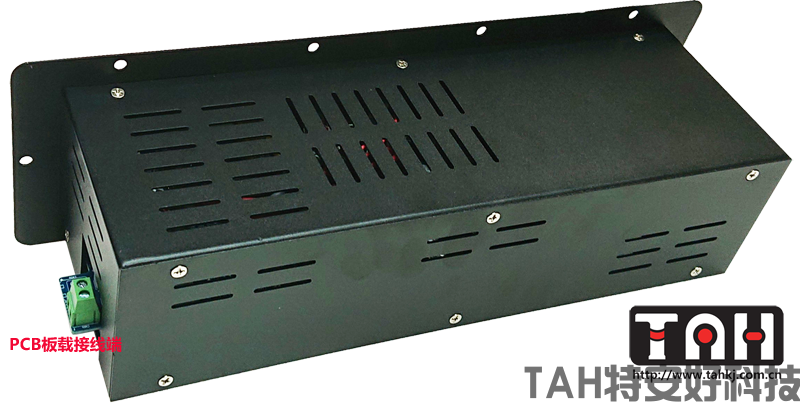

產品外觀多角度展示：

產品內部展示：

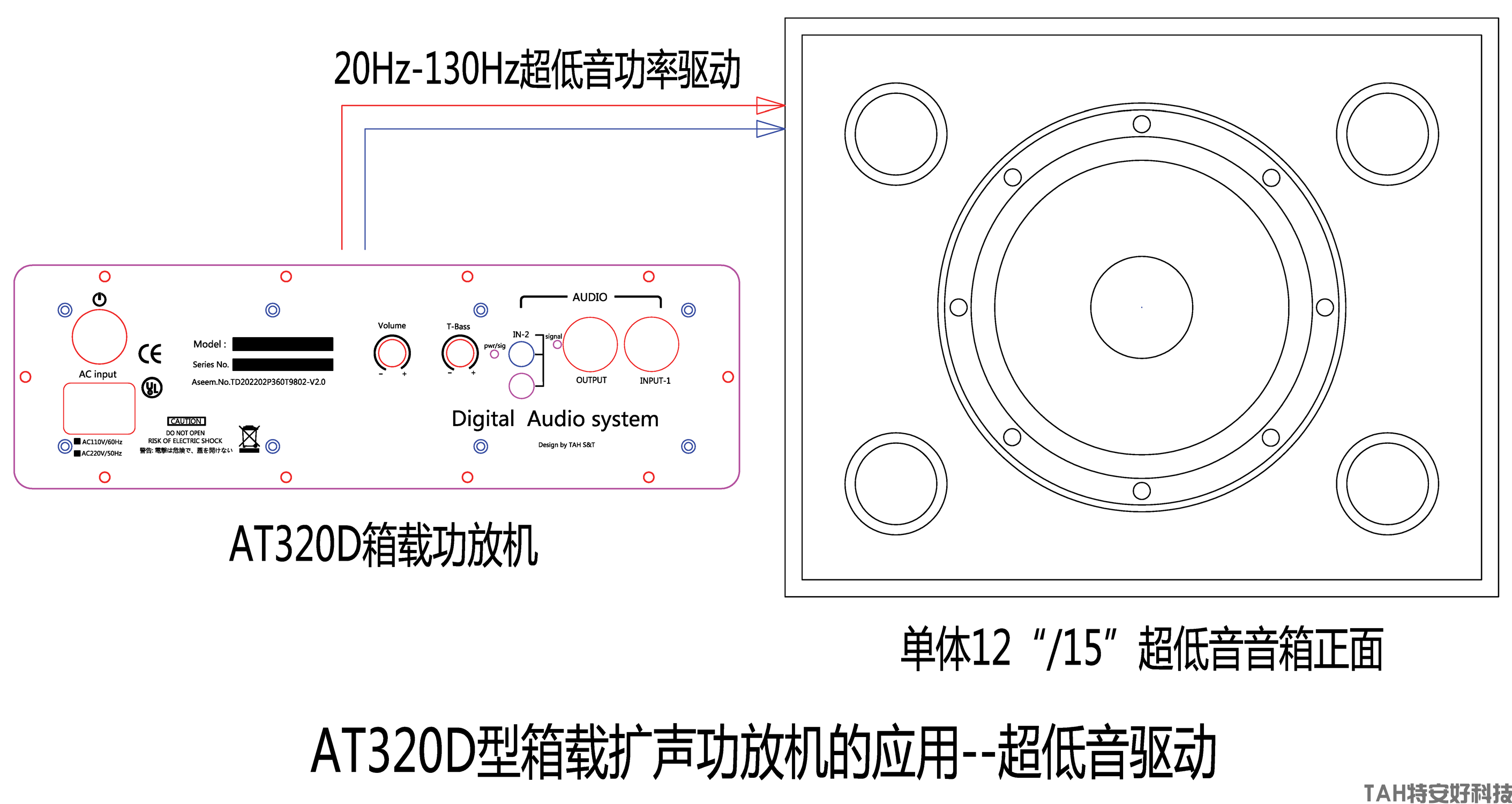

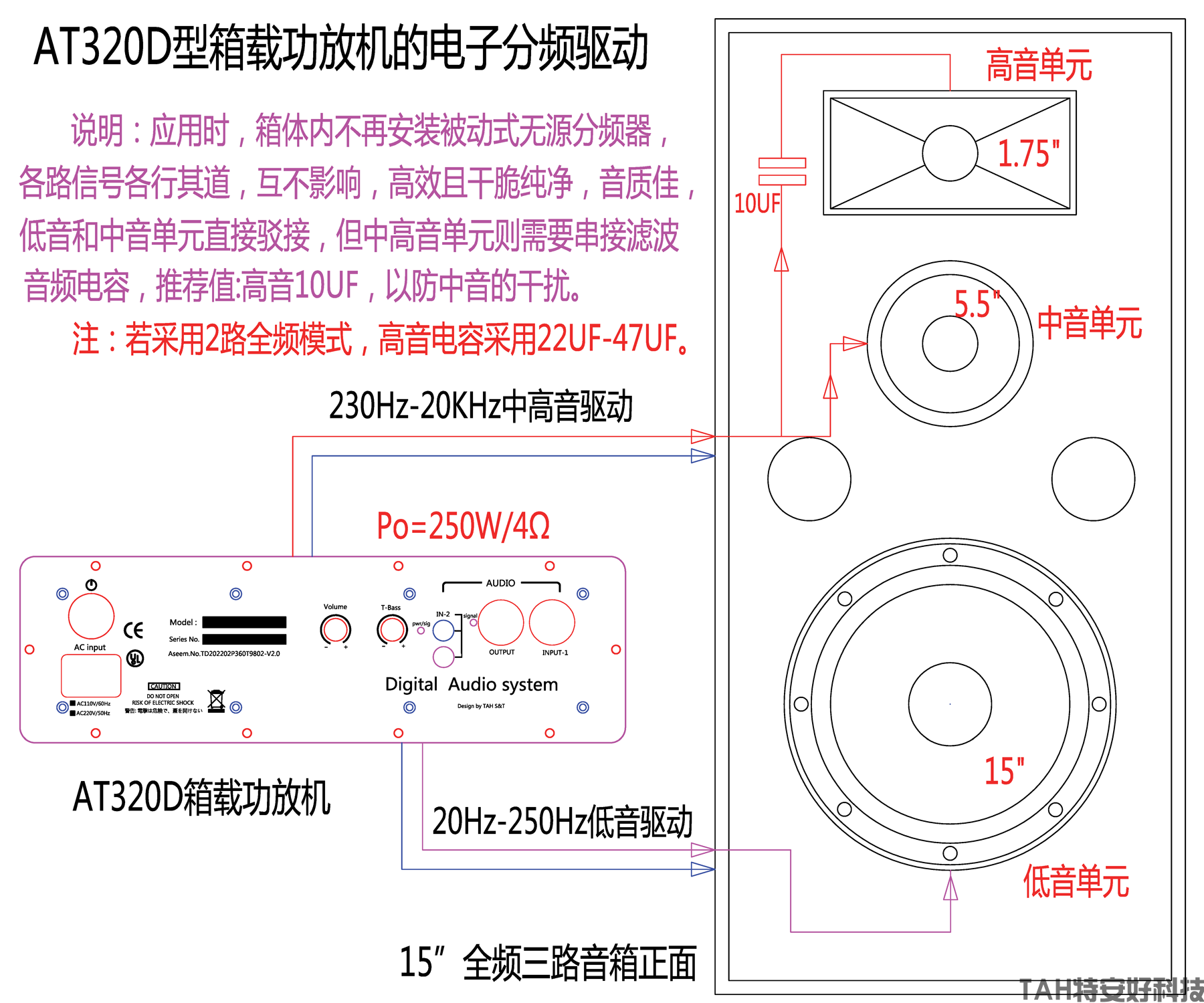

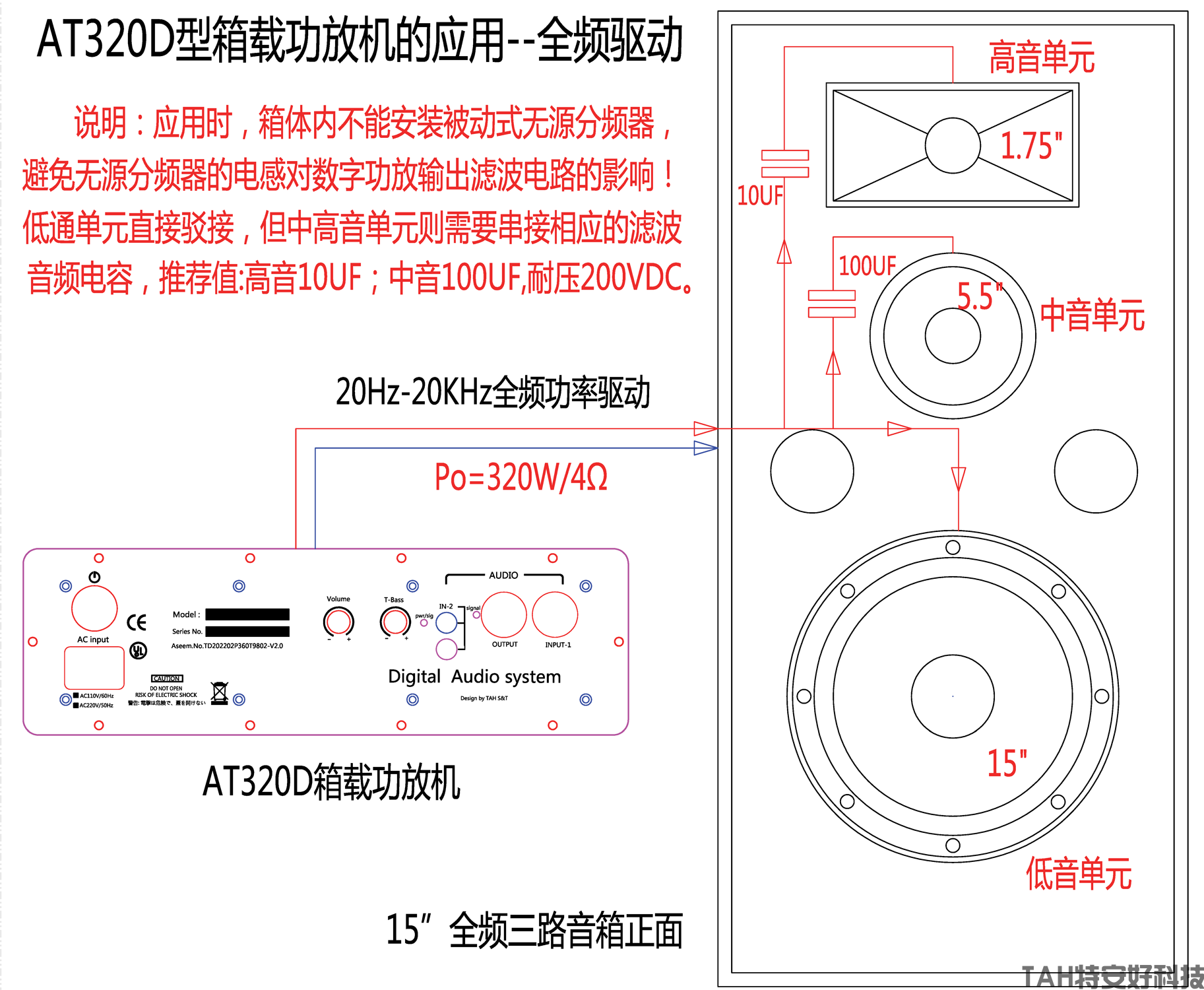

產品應用的三款示例：

產品的視頻展示：

1.第一版成品樣機的全景式展示

（未完，待續……）

TAH特安好科技-2022-1-10.第一版發布

TAH特安好科技-2022-2-26.第二次更新

TAH特安好科技-2024-5-16.第三次更新
